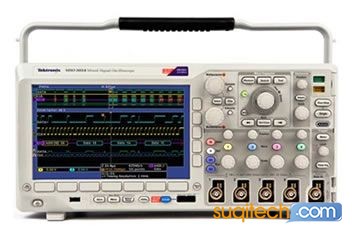

Tektronix泰克MSO3014混合信号示波器
带宽：100 MHz
通道：4 个模拟和 16 个数字
采样率：2.5 GS/s
记录长度：5 Mpts
>50,000 wfm/s z大波形捕获率
高级触发器套件
Wave Inspector? 控件可轻松导航和自动搜索波形数据
29 种自动测量和 FFT 分析以简化波形分析
可选串行触发和分析 - I 2 C、SPI、CAN、LIN、RS-232/422/485/UART 和 I 2 S/LJ/RJ/TDM 的自动串行
触发、解码和搜索选项
TekVPI? 探头接口支持用于自动缩放和单位的有源、差分和电流探头
9 英寸（229 毫米）WVGA 宽屏彩色显示屏
占地面积小、重量轻 – 仅 5.8 英寸（147 毫米）深和 9 磅（4 千克）
混合信号设计和分析
并行总线上的自动触发、解码和搜索
多通道建立和保持触发
MagniVu? 高速采集在数字通道上提供 121.2 ps 精细定时分辨率
连通性
前面板和后面板上的 USB 2.0 主机端口可快速轻松地存储、打印和连接 USB 键盘
后面板上的 USB 2.0 设备端口可轻松连接到 PC 或直接打印到 PictBridge? 兼容打印机
用于网络连接的集成 10/100 以太网端口和用于将示波器显示导出到监视器或投影仪的视频输出端口
借助 MSO3014 混合信号示波器，您可以使用一台仪器分析多达 20 个模拟和数字信号，从而快速发现和
诊断复杂设计中的问题。凭借 100 MHz 的带宽和所有通道上至少 5 倍的过采样，确保您拥有当今许多主
流应用所需的性能。为了在保持精细定时分辨率的同时捕获信号活动的长窗口，MSO3014 在所有通道上提
供 5 M 点的标准深度记录长度。
